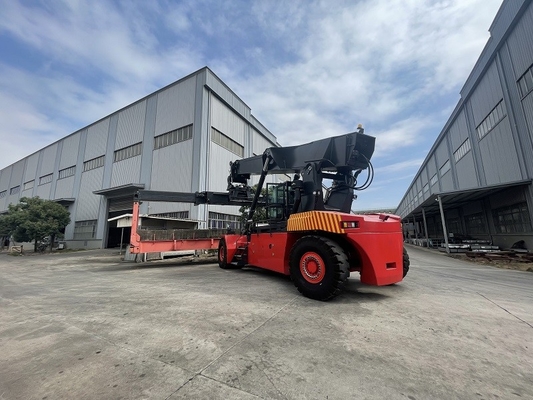

부두/항구를 위한 45 톤 짐 CUMMINS QSM11-330 콘테이너 도달 쌓아올리는 기계

부두 항구에서 무거운 컨테이너를 쌓기위한 스태커 45 톤에 도달

RS 시리즈 리치 스태커 45 TON은 무거운 20피트 및 40피트 컨테이너, 저렴한 가격, 고효율 스태킹 및 이송을 위해 항구 및 철도 환승역에서 널리 사용됩니다.

SLD 45tons 컨테이너 도달 스태커의 장점은 다음과 같습니다.

1, 주요 부품은 수입 유명 브랜드를 사용합니다.예를 들어, 미국 CUMMINS 브랜드 엔진, 독일 ZF 브랜드 변속기, 독일 Kessler 브랜드 구동 차축 및 조향 차축, 세계적 수준의 Linde 유압 시스템, America Parker 브랜드 CANBUS 제어 시스템 등

2, 넓은 캐빈은 최신 인체 공학적 디자인, 확고한 캐빈 디자인을 채택하여 운전자의 안전과 편안함을 보장합니다.다기능 조이스틱, 냉각 에어컨 등

3, 대형 컬러 디스플레이는 수입 정보를 보여줍니다. 작은 오류 진단 테이블로 사용할 수 있으며 작업자의 고효율 작업을 돕습니다.

4, 붐은 인장 강도가 높은 강판으로 만들어집니다(70kg/mm2를 견딜 수 있음).

5, 더 높은 리프트 속도: 다른 것에 비해 31톤을 적재할 때 리프트 속도가 50% 증가합니다.

유명 브랜드(Konecrane, Kalmar, Sany).

전체 하중: 0.28m/s(45tons)

정상하중: 0.39m/s(31톤)

주행 속도: 25Km/h

작동 압력: 310bar


• 형질
  모델		SLDR450
  전원 장치		디젤
  작업 유형		운전석
  부하 용량(L1, L2, L3)	Q(kg)	45000/31000/16000
  로드 센터, 첫 번째 행(L1)	c(mm)	1800년
  로드 센터, 두 번째 열(L2)	C(mm)	3860
  로드 센터, 세 번째 열(L3)	C(mm)	6400
  차축 중심에서 스프레더 중심까지(L1-1/2 높이)	x(mm)	2800
  휠베이스	y(mm)	6400
  치수
  붐 리프트 각도, 올리기/내리기	α/β(/°)	61/0
  높이 붐이 낮아졌습니다.	h1(mm)	4945
  리프트 높이(L1, L2, L3)	h3(mm)	15900/14100/11350
  높이, 확장된 붐	h4(mm)	19000
  캐빈 높이	h6(mm)	3900
  높이, 운전석	h7(mm)	2840
  견인 커플링 높이	h10(mm)	600
  트위스트 잠금 높이가 낮아짐	h13(mm)	1495
  스프레더 포함 전체 길이	l1(mm)	11618
  총 기장	l2(mm)	8410
  전반적인 너비	b1/b2(mm)	4180/3400
  스프레더의 너비 20'/40'	b3(mm)	6050/12150
  지상고 최소.	m1(mm)	345
  지상고, 휠베이스 중심	m2(mm)	350
  스태킹 통로 20' 컨테이너	애스트(mm)	10225
  적재 통로 40' 컨테이너 회전 반경	애스트(mm)	13050
  최소피벗 포인트 거리	와(mm)	8605
  최소피벗 포인트 거리	b13(mm)	3400
  휠스팬, 앞바퀴	b10(mm)	3030
  휠스팬, 후륜	b11(mm)	2786
  무게
  무게(무적재/적재)	킬로그램	71400/116400
  구동축에 가해지는 하중(무적재/적재)	킬로그램	36400/101900
  스티어링 액슬의 하중(무적재/적재)	킬로그램	35000/14500
  성능
  이동 속도(무적재/적재)	km/h	25/21
  등판성(무적재/적재)	%	30/28.8
  견인력(무적재)	크	408
  리프팅 속도(무적재/적재)	m/s	0.39/0.28
  하강 속도(무적재/적재)	m/s	0.39/0.39
  선실
  움직일 수 있는 폐쇄형 캐빈
  A/C, 냉/난방 기능 탑재
  운전석 소음도	DBA	74
  엔진
  상표		커민스
  유형		QSM11
  실린더 번호/배기량		6/10820cm3
  정격 전력 @ 정격 속도		250kw @ 2100rpm
  최대토크		1674Nm@ 1500rpm
  교류 발전기의 정격 전류		150A
  배터리		24V
  전염
  상표		ZF/5WG261 자동
  유형		자동 변속/인터록
  클러치 타입		토크 컨버터
  기어 번호		5층/3층
  타이어
  구동 바퀴		18.00-25 40PR
  운전대		18.00-25 40PR
  유형		영적인
  압력		10바
  수량, 앞/뒤		4/2
  탱크 용량
  유압 오일 탱크	엘	800
  연료 탱크	엘	500
  드라이브 액슬
  상표		케슬러/독일
  모델		D102PL341
  스티어링 액슬
  상표		케슬러/독일
  모델		L102
  조타		더블 액션 실린더
  브레이크 시스템
  서비스 브레이크		유압식 습식 디스크
  주차 브레이크		전기 해제 디스크 브레이크, 전원이 꺼졌을 때 활성화됨
  유압 시스템
  트윈 피스톤 펌프
  최대압력: 310바
  부하 감지 시스템
  전기 모터가 있는 유압 냉각기
  브레이크 오일 탱크 분리
  팔
  2x 듀얼 액션 리프트 실린더
  1x 듀얼 액션 익스텐션 실린더
  살포기
  ISO 20'-40' 컨테이너 취급
  2x 댐핑 실린더	2x 기어박스 및 브레이크 시스템
  상표	SP45
  도 회전	-105°/+195°
  사이드시프트	-800/+800mm
  트럭 안전
  오류 표시 시스템
  컨테이너용 카운터 시스템
  계량 시스템(낮은 정밀도)
  전기 과부하 방지 시스템
  완전한 can-bus 제어 시스템
  방향 변속 인터록
  전원 차단 시 주차 브레이크 작동
  좌석 스위치
  스프레더 안전
  올바른 착지 후에만 잠금/잠금 해제
  4개의 트위스트락이 같은 위치에 있을 때만 올리기/내리기
  충돌 방지 회전 제한 스위치
